Problème prechauffage - Contrôle relais de préchauffage


Post new topic   Reply to topic    Forum HYUNDAI IX et Cie depuis 2009 Forum Index -> ♦ Le COIN du SANTA FE I et II jusqu'en 2010 ♦ + Relift -> Ce qu'il faut savoir sur le SANTA FE -> Santa Fe II - Répertoire -> Chauffage • Climatisation
Previous topic :: Next topic
Author Message
frankyrun


Offline

Joined: 03 Feb 2014
Posts: 5
Masculin Gémeaux (21mai-20juin) 兔 Lapin
Vh actuel / Année: Santa fe 2004
Motorisation: crdi 2.0l
Finition/Teinte: gris
2wd-4wd-awd: 2wd

PostPosted: Thu 22 Dec 2016 - 15:34    Post subject: Problème prechauffage - Contrôle relais de préchauffage Reply with quote

Bonjour à tous.


Je dois avoir un soucis avec mon préchauffage:


Le matin ou la journée mon témoin s’éteint tout de suite.
J'ai débranché le relais et à ma stupéfaction, le témoin s'allume quand même mais s'éteint aussitôt.
J'ai regarder un peu partout sur le forum et j'ai trouvé des problèmes similaire mais les liens ainsi que les photos ne sont plus là...


Quelqu'un aurait-il la gentillesse de me dire comment fonctionne le système de préchauffage (est-il géré directement par l'informatique ou y a t'il un boitier de commande à part?). Je suis de la Réunion et ce n'est pas facile de trouver des documents.


Un synoptique électrique serais le bienvenue.
En vous remerciant infiniment pour vos réponses.


Franck.


Back to top
Publicité






PostPosted: Thu 22 Dec 2016 - 15:34    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
HORT


Offline

Joined: 19 Oct 2012
Posts: 285
Masculin
Vh actuel / Année: TUCSON /2007
Motorisation: 2CRDI/140cv/D4EA VGT/EURO IV
Finition/Teinte: NOIR
2wd-4wd-awd: 4 WD
Pneus été/hiver/Dim: 235/60/16
Coyote ou similaire: RADARBOT/ZD TOMTOM

PostPosted: Sat 24 Dec 2016 - 07:07    Post subject: Problème prechauffage - Contrôle relais de préchauffage Reply with quote

voici un principe de recherche  sympa pris  sur le net pour ton investigation pour verifier le relayage de préchauffage


Panne du relais de bougies de préchauffage.

Cette panne concerne les modèles Hyundai ix35 (LM), Santa Fe (CM) et Tucson (JM) qui sont équipés de bougies de préchauffage de type NHTC (Céramiques haute température) ou AQGS (Système de préchauffage rapide avancé).



SYMPTOMES


Difficultés de démarrage à froid.




En lecture des codes défauts à l’aide de l’outil de diagnostic, on relève le ou les erreurs suivantes:








CONTROLES


exemple le Hyundai Tucson (JM) 2.0 CRDi.


Cette panne est en général due à un défaut dans le système d’alimentation en tension des bougies de préchauffage. Pour cela, nous procéderons de la façon suivante:


Contrôle nº1.


Dans un premier temps, nous vérifierons que les bougies de préchauffage reçoivent la tension du relais de préchauffage. Il est nécessaire d’effectuer ce contrôle contact mis.

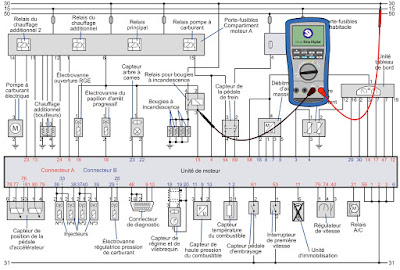

Le contrôle s’effectuera à l’aide d’un multimètre en connectant le raccord positif à la borne 1 de R13 du relais ou sur le connecteur "A" et le raccord négatif à la masse.
SANTAFE voir photo B










Le relais est en général la cause de cette panne courante. C’est pour cela que la lecture du multimètre pour ce contrôle indiquera une valeur de 0 volt.


Les bougies ne reçoivent donc pas l’alimentation du relais de préchauffage. Il faut ainsi poursuivre avec le contrôle suivant.


Dans le cas où l’alimentation soit bien délivrée par le relais, la panne viendrait d’un problème des bougies de préchauffage elles-mêmes ou de leur faisceau.

 Contrôle nº2

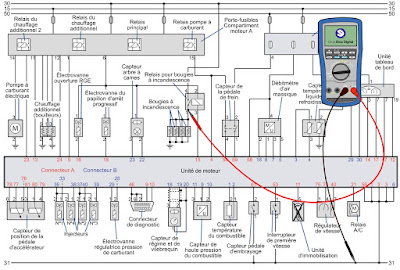

Dans un second temps, nous procéderons à la mesure de l’alimentation du relais de préchauffage. Le contrôle s’effectuera en connectant le raccord positif aux bornes 2 et 4 du relais et le raccord négatif à la masse.





Si la lecture du multimètre indique une tension de 12 volts sur les 2 bornes du relais, l’alimentation du relais est correcte et il faudra procéder au contrôle suivant.


Dans le cas contraire, la panne se situera au niveau du fusible d’alimentation du relais ou sur un des fils qui l’alimente.


Contrôle nº3


Le contrôle suivant est la vérification de la commande d’excitation du relais de préchauffage. Il s’effectue moteur froid et en phase de démarrage.



Il faudra brancher le raccord positif du multimètre à la borne positive de la batterie et le raccord négatif à la borne 3 du relais.





Dans ce cas, le multimètre doit indiquer 12 volts validant l’excitation du relais par le calculateur et permettant  de passer au dernier contrôle.


Si ce n’est pas le cas, il existe une panne sur le fil d’excitation venant du calculateur ou du calculateur lui-même.


Contrôle nº4


Enfin, il faudra mesurer la résistance du relais de préchauffage. Pour ce contrôle, il est impératif que le contact soit coupé et le composant débranché.



Avec le multimètre branché en fonction Ohmmètre, nous brancherons le raccord positif à la borne 2 et le raccord négatif à la borne 3 du relais.



Le résultat de ce contrôle dans le cas où le relais soit en bon état serait compris approximativement entre 50 et 60 ohms. La panne est localisée car ce contrôle montrera un problème de continuité sur la bobine du relais ou une résistance distincte de la valeur mentionnée.


Une fois la panne trouvée, il faudra remplacer le relais de préchauffage en procédant par précaution au contrôle de l’état des bougies de préchauffage.



Je ne suis pas MECANO, mais je GLANE-
